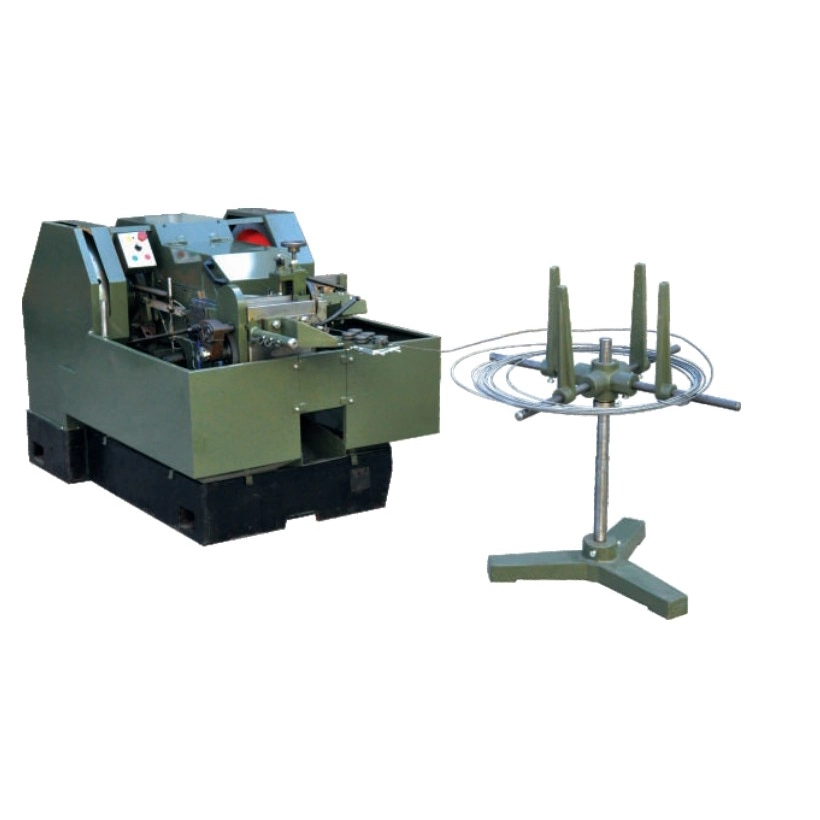

Das Richtige wählenSchraubenproduktionslinie mit Kaltstauchmaschinekann sich direkt auf die Schraubenqualität, die Produktionskapazität, den Arbeitsaufwand und die Fertigungskonsistenz auswirken.YWCbietet eine integrierte Lösung, die Drahtzuführung, Kaltstauchen, Gewindewalzen, Trimmen, Sieben und Fertigprodukthandhabung für Hersteller verbindet, die Schrauben und Verbindungselemente in großem Maßstab herstellen.
Ein kompletter Schraubenherstellungsprozess erfordert mehr als eine Hochgeschwindigkeits-Umformmaschine. Materialvorbereitung, Schnittgenauigkeit, Fadenbildung, Gratkontrolle, Inspektion und Produkttransfer müssen zusammenarbeiten, um eine stabile Ausgabe zu erzielen. Die Schraubenproduktionslösung von YWC integriert mehrere Fertigungsstufen in einen koordinierten Arbeitsablauf und unterstützt Schraubendurchmesser von M2 bis M20 und Produktionsgeschwindigkeiten von etwa 120–450 Stück pro Minute. Das System kann für Eisen, Kohlenstoffstahl, legierten Stahl und ausgewählte Edelstahlanwendungen konfiguriert werden und eignet sich daher für Standardschrauben, selbstschneidende Schrauben, Holzschrauben, mechanische Befestigungselemente und bestimmte kundenspezifische Produkte. Automatisierte Steuerung, Parameterspeicher, synchronisierter Betrieb und Screening-Funktionen helfen Herstellern dabei, einen kontinuierlicheren und besser kontrollierbaren Produktionsprozess zu etablieren.
Inhaltsverzeichnis
- Warum ist eine integrierte Schraubenproduktionslinie wichtig?
- Wie funktioniert der Schraubenherstellungsprozess?
- Welche Rolle spielt das Kaltstauchen bei der Schraubenproduktion?
- Was sind die wichtigsten technischen Spezifikationen?
- Welche Merkmale sind bei der industriellen Schraubenproduktion am wichtigsten?
- Welche Arten von Schrauben können hergestellt werden?
- Wie sollten Hersteller eine Schraubenproduktionslinie auswählen?
- Wie kann die Produktionskonsistenz aufrechterhalten werden?
- Häufig gestellte Fragen
Warum ist eine integrierte Schraubenproduktionslinie wichtig?
Die Schraubenherstellung umfasst mehrere Vorgänge, bei denen von einer Stufe zur nächsten die Maßhaltigkeit gewahrt bleiben muss. Wenn jeder Arbeitsgang an einer isolierten Maschine durchgeführt wird, erfordern halbfertige Schrauben möglicherweise zusätzliche manuelle Handhabung, Zwischenlagerung, Inspektion und Transport. Diese Aktivitäten können die Produktionskomplexität erhöhen und die Prozesskoordination erschweren.
Eine integrierte Linie betrachtet die Schraubenproduktion als ein vernetztes Fertigungssystem. Anstatt sich nur auf die Ausgabe der Kaltstauchmaschine zu konzentrieren, berücksichtigt der gesamte Arbeitsablauf, wie Rohdraht in das System gelangt, wie der Schraubenrohling geformt wird, wie Gewinde hergestellt werden, wie Unvollkommenheiten entfernt werden und wie fertige Produkte gesiebt werden.
Diese Struktur kann mehrere praktische Vorteile bieten:
- Kontinuierlicher Materialtransport zwischen den wichtigsten Produktionsstufen.
- Reduzierter manueller Transfer von Halbzeugen.
- Konsistenteres Produktionsparametermanagement.
- Bessere Eignung für wiederkehrende Großaufträge.
- Verbesserte Produktionsorganisation und -überwachung.
- Bequemere Koordination zwischen Umform- und Endbearbeitungsvorgängen.
Für Fabriken, die große Mengen standardisierter Verbindungselemente liefern, kann die Prozessintegration daher ein wichtiger Gesichtspunkt bei der Planung der Produktionskapazität sein.
Wie funktioniert der Schraubenherstellungsprozess?
Der grundlegende Produktionsablauf beginnt mit dem Metalldraht und wandelt ihn schrittweise in eine fertige Schraube um. Obwohl die genaue Konfiguration je nach Schneckendesign variieren kann, umfasst ein typischer automatisierter Arbeitsablauf mehrere Kernphasen.
1. Drahtvorschub und Richten
Aufgerollter Metalldraht wird in das Produktionssystem eingeführt und vor dem Formen gerichtet. Eine stabile Zufuhr ist wichtig, da eine unregelmäßige Drahtpositionierung die Schnittgenauigkeit und nachfolgende Schneidvorgänge beeinträchtigen kann.
2. Schneiden und Kaltstauchen
Der vorbereitete Draht wird auf eine kontrollierte Länge geschnitten und in den Kaltstauchabschnitt überführt. Beim Kaltstauchen wird Druck ausgeübt, um das Metall plastisch zu verformen und die erforderliche Schraubenkopfgeometrie zu erzeugen.
3. Gewinderollen
Nachdem der Schraubenrohling geformt wurde, wird durch das Gewindewalzen das erforderliche Außengewindeprofil erstellt. Im Gegensatz zum Schneiden eines Gewindes von der Oberfläche wird das Gewinde beim Gewindewalzen durch kontrollierte Verformung geformt, weshalb Prozesskontrolle und Werkzeugauswahl besonders wichtig sind.
4. Trimmen und Endbearbeitung
Je nach Schraubendesign müssen möglicherweise überschüssiges Material, Kantengrate oder Grate entfernt werden. Die richtige Endbearbeitung trägt zur Maßhaltigkeit bei und hilft, Produkte für die anschließende Inspektion oder Oberflächenbehandlung vorzubereiten.
5. Screening und Entlassung
Eine automatisierte Siebung kann Produkte nach konfigurierten Qualitätsanforderungen trennen, bevor fertige Schnecken aus der Linie ausgetragen werden. Dies schafft einen besser organisierten Übergang zur Verpackung, Beschichtung, Wärmebehandlung oder anderen nachgelagerten Prozessen.
Welche Rolle spielt das Kaltstauchen bei der Schraubenproduktion?
Das Kaltstauchen ist einer der wichtigsten Umformprozesse bei der Herstellung von Verbindungselementen in großen Stückzahlen. Anstatt den kompletten Schraubenkopf aus einem massiven Stück Material zu bearbeiten, werden bei dem Verfahren Matrizen und kontrollierte Umformkräfte eingesetzt, um Metalldraht in die erforderliche Geometrie umzuformen.
Dieser Ansatz ist besonders relevant, wenn Hersteller große Mengen an Schrauben mit wiederholbaren Kopfabmessungen produzieren müssen. Der Umformprozess kann unterschiedliche Kopfkonfigurationen unterstützen, wenn geeignete Matrizen und Prozessparameter ausgewählt werden.
| Überlegungen zur Kaltüberschrift | Warum es wichtig ist |
|---|---|
| Drahtdurchmesser | Muss mit den erforderlichen fertigen Schraubenabmessungen und dem Umformprozess übereinstimmen. |
| Materialeigenschaften | Festigkeit und Umformbarkeit beeinflussen die erforderlichen Umformbedingungen. |
| Stanzdesign | Bestimmt die Geometrie, die während des Vortriebsprozesses gebildet werden kann. |
| Formdruck | Für eine stabile Produktion müssen die Material- und Produktanforderungen aufeinander abgestimmt werden. |
| Produktionsgeschwindigkeit | Sollte auf Schraubengröße, Material, Werkzeug und Qualitätsanforderungen abgestimmt sein. |
| Werkzeugverschleiß | Regelmäßige Inspektion und Austausch tragen dazu bei, die Maßhaltigkeit aufrechtzuerhalten. |
Aus diesem Grund sollte eine Kaltstauchmaschine nicht allein nach ihrer maximalen theoretischen Geschwindigkeit beurteilt werden. Ebenso wichtig ist die Beziehung zwischen Material, Werkzeug, Schneckengeometrie und Weiterverarbeitung.
Was sind die wichtigsten technischen Spezifikationen?
Mithilfe technischer Spezifikationen können Käufer feststellen, ob eine Produktionslinie zu ihrem bestehenden Schraubenportfolio passt. Zu den Hauptparametern der YWC-Lösung gehören die folgenden:
| Technischer Artikel | Verfügbare Spezifikation |
|---|---|
| Schraubendurchmesser | M2–M20 |
| Produktionsgeschwindigkeit | 120–450 Stück/Min |
| Produktqualifizierungsrate | ≥99,6 % |
| Anwendbare Materialien | Eisen, Kohlenstoffstahl, legierter Stahl, ausgewählter Edelstahl |
| Typische Schraubentypen | Standardschrauben, selbstschneidende Schrauben, Holzschrauben, mechanische Verbindungselemente und ausgewählte kundenspezifische Schrauben |
| Steuerfunktionen | Parameterspeicher, synchronisierter Betrieb, Fehleralarm und Ein-Tasten-Startup |
Die tatsächliche Produktionskapazität kann je nach Schraubendurchmesser, Schraubenlänge, Kopfstruktur, Materialeigenschaften, Werkzeug und Betriebsbedingungen variieren. Käufer sollten daher vor der endgültigen Auswahl der Ausrüstung ihre spezifischen Produktzeichnungen und Produktionsziele bestätigen.
Welche Merkmale sind bei der industriellen Schraubenproduktion am wichtigsten?
Integrierte Prozesskoordination
Eine Produktionslinie wird dann nützlicher, wenn die einzelnen Maschinen so konzipiert sind, dass sie als koordiniertes System funktionieren. Der synchronisierte Materialtransfer trägt dazu bei, unnötige Zwischenhandhabungen zu reduzieren und unterstützt einen kontinuierlicheren Arbeitsablauf.
Intelligentes Parametermanagement
In modernen Produktionsumgebungen können mehrere Schraubenspezifikationen auf derselben Ausrüstung hergestellt werden. Der Parameterspeicher kann Umstellungen vereinfachen, indem er es ermöglicht, häufig verwendete Produktionseinstellungen entsprechend dem jeweiligen Produkt zu speichern und abzurufen.
Automatische Fehlerüberwachung
Produktionsunterbrechungen können sowohl den Output als auch die Produktkonsistenz beeinträchtigen. Fehleralarmfunktionen können Bedienern dabei helfen, anormale Zustände schneller zu erkennen und zu reagieren, bevor sich ein kleines Prozessproblem zu einem größeren Produktionsproblem entwickelt.
Automatisches Screening
Durch die Hochgeschwindigkeitsproduktion entstehen große Mengen an fertigen Verbindungselementen. Eine automatisierte Überprüfung kann den Umfang der sich wiederholenden manuellen Sortierung reduzieren und eine konsistentere Inspektionsphase ermöglichen, bevor Produkte in die nachfolgenden Prozesse gelangen.
Flexible Produktkompatibilität
Hersteller von Verbindungselementen produzieren selten nur eine Schraubenspezifikation. Eine praktische Produktionslösung sollte daher danach bewertet werden, wie viele Produkttypen sie aufnehmen kann und wie einfach sich Werkzeug- oder Prozesseinstellungen anpassen lassen.
Welche Arten von Schrauben können hergestellt werden?
Mit einem anwendbaren Durchmesserbereich von M2–M20 kann das Produktionssystem eine breite Auswahl an industriellen Verbindungselementen verarbeiten. Mögliche Produktkategorien sind je nach Werkzeug und Konfiguration:
- Standardmäßige metrische Schrauben
- Selbstschneidende Schrauben
- Holzschrauben
- Mechanische Schrauben und Befestigungselemente
- Flachkopfschrauben
- Rundkopfschrauben
- Ausgewählte Schrauben in Sonderform
Diese Befestigungselemente können in verschiedenen Fertigungsbereichen eingesetzt werden, darunter Baubeschläge, Möbelherstellung, mechanische Ausrüstung, Elektroprodukte, Elektronikhardware und allgemeine industrielle Befestigungsanwendungen.
Bei nicht standardmäßigen Produkten sollten Hersteller vor dem Kauf der Ausrüstung detaillierte technische Informationen bereitstellen. Schraubenzeichnungen, Materialqualitäten, Abmessungen, Kopfgeometrie, Gewindeanforderungen, erwartete Leistung und Musterprodukte können dabei helfen, die geeignete Formkonfiguration zu bestimmen.
Wie sollten Hersteller eine Schraubenproduktionslinie auswählen?
Der Kauf einer kompletten Produktionslinie erfordert eine umfassendere Bewertung als nur den Vergleich der Maschinenpreise. Die folgenden Faktoren können Herstellern dabei helfen, ihre tatsächlichen Anforderungen zu definieren.
- Bestätigen Sie Ihr Schraubensortiment.Listen Sie die Durchmesser, Längen, Kopftypen, Gewindeprofile und Materialien auf, die das Werk produzieren muss.
- Berechnen Sie die erforderliche Leistung.Ermitteln Sie den Tages-, Monats- und Jahresbedarf, anstatt Geräte nur nach Höchstgeschwindigkeit auszuwählen.
- Bewerten Sie die Materialverträglichkeit.Unterschiedliche Stahlsorten können unterschiedliche Umformeigenschaften und Werkzeuganforderungen haben.
- Überprüfen Sie die Werkzeuganforderungen.Fragen Sie nach Werkzeugkonfiguration, Werkzeuglebensdauer, Austauschverfahren und Ersatzteilversorgung.
- Überprüfen Sie den Fabrikraum.Berücksichtigen Sie den Platzbedarf der Geräte, den Bedienerzugang, die Materiallagerung, den Wartungsraum und die Handhabung des fertigen Produkts.
- Berücksichtigen Sie Automatisierungsanforderungen.Bestimmen Sie, ob automatische Zuführung, Siebung, Parameterspeicherung, Alarme und synchronisierter Betrieb erforderlich sind.
- Besprechen Sie die Anpassung.Für spezielle Schnecken sind möglicherweise angepasste Formwerkzeuge oder geänderte Prozesskonfigurationen erforderlich.
- Bewerten Sie den technischen Support.Installation, Inbetriebnahme, Bedienerschulung, Wartungsanleitung und Ersatzteile sind während des gesamten Gerätelebenszyklus wichtig.
Ein ausführliches technisches Gespräch vor dem Kauf kann dabei helfen, sicherzustellen, dass die ausgewählte Linie der tatsächlichen Produktionsumgebung und nicht nur den in einem Maschinenkatalog aufgeführten Spezifikationen entspricht.
Wie kann die Produktionskonsistenz aufrechterhalten werden?
Eine stabile Schraubenproduktion hängt von der Kontrolle des gesamten Prozesses und nicht von der Prüfung nur der fertigen Produkte ab. Mehrere betriebliche Praktiken können zu einer konsistenten Ausgabe beitragen.
| Kontrollbereich | Empfohlener Fokus |
|---|---|
| Rohstoff | Überprüfen Sie den Drahtdurchmesser, die Materialqualität, den Oberflächenzustand und die Formbarkeit. |
| Kalte Überschrift | Überwachen Sie Formparameter, Formzustand und Kopfabmessungen. |
| Gewinderollen | Überprüfen Sie Gewindeprofil, Steigung, Durchmesser und Werkzeugzustand. |
| Maschinenausrichtung | Sorgen Sie für eine korrekte Synchronisierung zwischen verbundenen Produktionsmodulen. |
| Werkzeugwartung | Überprüfen Sie den Verschleiß regelmäßig und ersetzen Sie beschädigte Umformkomponenten umgehend. |
| Endkontrolle | Überprüfen Sie vor dem Versand Abmessungen, Aussehen und Funktionsanforderungen. |
Hersteller sollten außerdem dokumentierte Inspektionsverfahren für eingehende Materialien, die prozessbegleitende Produktion, die Werkzeugwartung und fertige Verbindungselemente einrichten. Dadurch entstehen nachvollziehbare Kontrollpunkte zur Qualitätskontrolle im gesamten Herstellungszyklus.
Häufig gestellte Fragen zu Schraubenproduktionslinien
Was ist eine Schraubenproduktionslinie mit Kaltstauchmaschine?
Es handelt sich um ein integriertes Fertigungssystem, das das Kaltstauchen mit verwandten Schraubenherstellungsprozessen wie Drahtvorbereitung, Gewindewalzen, Trimmen, Sieben und Produktaustrag kombiniert. Die genaue Konfiguration hängt vom Schneckentyp und den Produktionsanforderungen ab.
Wie hoch ist die Produktionsgeschwindigkeit der YWC-Schraubenproduktionslinie?
Die angegebene Produktionsgeschwindigkeit beträgt ca. 120–450 Stück pro Minute. Die tatsächliche Leistung hängt von Schraubenabmessungen, Material, Werkzeug, Produktdesign und Betriebsbedingungen ab.
Welcher Schraubendurchmesserbereich wird unterstützt?
Der angegebene Arbeitsbereich ist M2–M20. Für bestimmte Schraubenkonstruktionen sollten Käufer vor der Bestellung die genauen Abmessungen und Werkzeuganforderungen mit dem Hersteller klären.
Kann die Anlage Edelstahl verarbeiten?
Die Ausrüstung ist für Anwendungen aus Eisen, Kohlenstoffstahl, legiertem Stahl und ausgewählten Edelstahlanwendungen ausgelegt. Da Edelstahlsorten unterschiedliche Umformeigenschaften aufweisen können, sollten zur technischen Bestätigung Materialangaben gemacht werden.
Können kundenspezifische Schrauben hergestellt werden?
Ausgewählte kundenspezifische und speziell geformte Schrauben können entsprechend der erforderlichen Werkzeug- und Produktionskonfiguration berücksichtigt werden. Technische Zeichnungen und Produktmuster sind bei der Bewertung kundenspezifischer Befestigungsprojekte hilfreich.
Welche Informationen sollten bei der Angebotsanfrage angegeben werden?
Hersteller sollten idealerweise Schraubenzeichnungen, Materialqualität, Durchmesser, Länge, Kopftyp, Gewindespezifikation, angestrebte Produktionskapazität, erforderlichen Automatisierungsgrad und etwaige besondere Qualitätsanforderungen bereitstellen. Anhand dieser Informationen kann der Lieferant eine geeignetere Konfiguration empfehlen.
Was kann eine integrierte Schraubenfertigungslösung leisten?
Ein Schraubenproduktionssystem sollte als vollständiger Fertigungsablauf und nicht als einzelne Maschine bewertet werden. Durch die Verbindung von Drahtvorbereitung, Kaltstauchen, Gewindewalzen, Endbearbeitung, Sieben und Produkthandhabung können Hersteller einen strukturierteren Prozess für die wiederkehrende Herstellung von Verbindungselementen etablieren. Die Lösung von YWC umfasst Schraubendurchmesser von M2–M20, einen angegebenen Produktionsbereich von 120–450 Stück/min und automatisierte Funktionen zur Unterstützung der Prozesskoordination. Wenn Sie ein neues Schraubenfertigungsprojekt planen oder eine bestehende Produktionslinie modernisieren,Kontaktieren Sie unsmit Ihren Schraubenzeichnungen, Materialspezifikationen, Zielkapazität und Automatisierungsanforderungen, um eine für Ihre Anwendung geeignete Produktionslösung zu besprechen.
